Kryogen nedsenket sentrifugalpumpe – nedsenket type er en vertikal, fullstendig nedsenket sentrifugalpumpe designet for LNG-overføring og trykksetting. Pumpen og motoren opererer nedsenket i kryogen væske for kontinuerlig kjøling, stabil drift og effektiv væskehåndtering ved lav-temperatur i LNG-drivstoff- og lagringssystemer.

Tekniske spesifikasjoner

Modell	LYQD 50-150×3	LYQD 50-150×4
Strukturtype	Sentrifugalpumpe; 3 pumpetrinn	Sentrifugalpumpe ; 4 pumpetrinn
Installasjonstype	Vertikal installasjon, helt nedsenket i pumpesumpen	Vertikal installasjon, helt nedsenket i pumpesumpen
Medium	LNG (flytende naturgass)	LNG (flytende naturgass)
Driftstemperatur	-162 grader	-162 grader
Design temperatur	-196 grader	-196 grader
Design flythastighet	250 l/min	250 l/min
Strømningshastighetsområde	80-400 L/min	80-420 l/min
Designhode	300 m	460 m
Maksimalt hode	335 m	506 m
Fartsområde	1560-5640 r/min	1500-6000 r/min
Nødvendig netto positivt sugehode, NPSHr	0.9-2.7 m	0.7-3 m
Innløpstrykk	0,2-0,8 MPa	0,2-0,8 MPa
Utløpstrykk	1,4-2,0 Mpa	1,8-2,4 Mpa
Nominell motoreffekt	15 kW	22 kW
Nominell motorspenning	380 V	380 V
Nominell motorstrøm	30 A	50 A
Nominell motorfrekvens	99 Hz	99 Hz
Nominell motorhastighet	5640 r/min	5640 r/min
Kontrollkrav	Utstyrt med 1 frekvensomformer	Utstyrt med 1 frekvensomformer

Systemkonfigurasjon

01/

Pumpe hydraulisk seksjon– Fler-sentrifugalhjul genererer den nødvendige strømningshastigheten og utløpstrykket.

02/

Nedsenket variabel frekvensmotor– Driver pumpen mens den er helt nedsenket i kryogen væske for kontinuerlig avkjøling.

03/

Vertikal pumpesøyle– Støtter pumpeenheten og sikrer stabil vertikal installasjon.

04/

Selv-balanserende rotormontering– Balanserer automatisk radielle og aksiale krefter for å redusere lagerslitasje.

05/

Frekvensomformer (VFD)– Styrer motorhastighet for justerbar strømning og trykk.

06/

Utløpsenhet– Leverer LNG trygt til nedstrøms rør- eller dispenseringsutstyr.

07/

Strøm- og instrumentkabler– Gi elektrisk strøm og overføre driftssignaler.

08/

Monteringsflens og støttestruktur– Fest pumpen inne i den kryogeniske sumpen eller lagerbeholderen.

Tekniske fordeler

Helt nedsenket pumpe og motor gir kontinuerlig kryogen kjøling, og forbedrer driftssikkerheten og motorens levetid.
Vertikal installasjonsdesign forbedrer kjørestabiliteten og reduserer vibrasjoner under kontinuerlig drift.
Selvbalanserende hydraulisk struktur minimerer radielle og aksiale belastninger, og forlenger lagerets levetid.

Variabel frekvensomformerkompatibilitet tillater fleksibel flyt- og trykkjustering samtidig som energiforbruket reduseres.
Flertrinns sentrifugaldesign gir høyt utløpstrykk uten å kreve ekstra boosterutstyr.
Lav NPSHr-ytelse bidrar til å redusere kavitasjonsrisiko og forbedrer sugestabiliteten under kryogene forhold.

Typiske applikasjoner

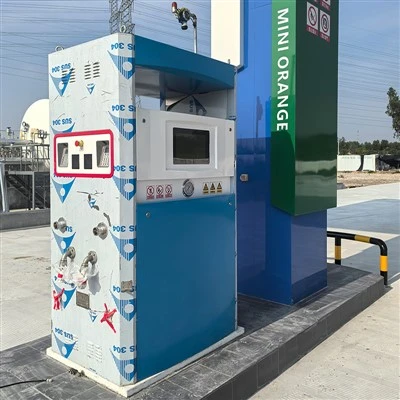

LNG-tankestasjoner

Leverer stabilt LNG-overføringstrykk for drivstoffsystemer for kjøretøy.

LNG-lagringsanlegg

Overfører LNG mellom lagertanker og prosessutstyr.

LNG Peak-Barberplanter

Støtter kryogen væskesirkulasjon under lagring og distribusjon.

Små-LNG-terminaler

Håndterer lossing, overføring og lasting av LNG.

Kryogene prosesssystemer

Gir pålitelig væskeoverføring for industrielle kryogene applikasjoner.

LNG satellittstasjoner

Pumper LNG fra lagerfartøy til nedstrøms prosessrørledninger.

Ingeniør- og tilpasningsalternativer

Tilpasningselement	Tilgjengelige alternativer
Pumpekapasitet	Tilpasset i henhold til prosjektflytkrav
Pumpehode	Fler-konfigurasjon for forskjellige utløpstrykk
Motorkraft	Velges i henhold til driftsforholdene
Spenning	380V, 400V, 415V, 440V, 460V, 480V eller tilpasset
Hyppighet	50Hz / 60Hz
Variabel frekvensomformer	Integrert VFD eller kunde-spesifisert merkevare
Pumpestadier	Tilpasset antall trinn
Fukte materialer	Rustfritt stål eller andre materialer av kryogen-kvalitet
Seal design	I henhold til prosjektkrav
Eksplosjonsbeskyttelse	ATEX / IECEx-kompatible konfigurasjoner tilgjengelig
Instrumentering	Alternativer for trykk, temperatur, vibrasjon og nivåovervåking
Kontrollsystem	Lokalt styreskap, PLS-styring eller fjernovervåking
Kommunikasjonsprotokoll	Modbus, Profibus, Profinet, Ethernet/IP, etc.
Kabellengde	Tilpasset etter installasjonsdybde
Flens Standard	ANSI, ASME, DIN, EN, JIS eller GB
Overflatebehandling	Tilpasset belegg for eksterne ikke-kryogene deler
Dokumentasjonsspråk	engelsk eller kundespesifisert-språk

Kvalitetskontroll

Verifikasjon av råstoffets kjemiske sammensetning

Materialsporbarhetsinspeksjon

Dimensjonell inspeksjon av presisjonsmaskinering

Impeller dynamisk balanseringstest

Inspeksjon av rotorkonsentrisitet

Motorens isolasjonsmotstandstest

Test av elektrisk motstandsspenning (Hi-Pot).

Hydrostatisk trykktest

Pumpens hydrauliske ytelsestest (flyt, trykkhøyde og effektivitet)

Driftstest med variabel frekvens

Funksjonsbekreftelse for lav-temperatur

Endelig fabrikkinspeksjon og dokumentasjonsgjennomgang

Samsvars- og industristandarder

ATEX 2014/34/EU

Sertifisering for utstyr som brukes i potensielt eksplosive atmosfærer.

IECEx

Internasjonal sertifisering for eksplosjons-beskyttet elektrisk utstyr.

CCS (China Classification Society)

Sertifisering for marine- og offshoreutstyrsapplikasjoner.

ISO 9001:2015

Kvalitetsstyringssystem for kontrollerte produksjonsprosesser.

FAQ

Spørsmål: Hvilken informasjon kreves for valg av modell?

A: Typiske data inkluderer LNG-temperatur, nødvendig strømningshastighet, utløpstrykk, installasjonsdybde, innløpstrykk, strømforsyning og prosjektplassering.

Spørsmål: Tilbyr du teknisk støtte for systemintegrasjon?

A: Ja. Vi tilbyr pumpevalg, teknisk dokumentasjon, installasjonsveiledning, igangkjøringsstøtte og driftsanbefalinger.

Spørsmål: Hvordan er pumpen pakket for eksport?

A: Pumpen er beskyttet med anti-fuktighetsmaterialer og pakket i gassfrie-trekasser som er egnet for internasjonal sjø- eller lufttransport.

Spørsmål: Hvilke betalingsbetingelser godtar du?

A: Våre standardvilkår er 30% T/T innskudd og 70% balanse før forsendelse. Andre betalingsmåter kan diskuteres for langsiktig-samarbeid.

Spørsmål: Hvilke eksportdokumenter kan du gi?

A: Vi kan levere kommersiell faktura, pakkeliste, fraktbrev, opprinnelsessertifikat, kvalitetskontrollrapport, ATEX/IECEx/CCS-sertifikater (der det er aktuelt) og andre dokumenter som kreves for tollbehandling.
